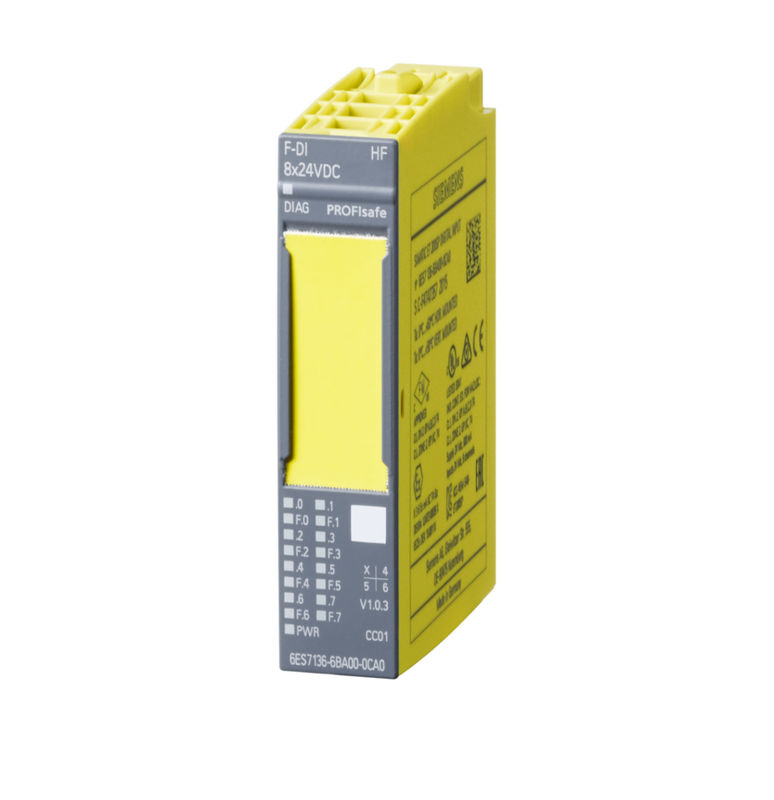

6ES7136-6BA01-0CA0 SIMATIC DP ET 200SP Elektronik Modül %100 orijinal

Kullanılabilir Temel Birimler

Tek veya çok iletkenli bir bağlantı için, uygun sayıda terminallere sahip BaseUnits kullanılabilir.

Hafif bir BaseUnit yeni bir yük grubunu açar. Sensörlere güç kaynağı bu BU üzerinden beslenmelidir. Arayüz modülünün yanındaki ilk BU her zaman hafif bir BU olmalıdır.

Karanlık bir BaseUnit, soldaki bitişik ışık BaseUnit'in güç kaynağını kendi kendini monte eden gerilim otobüsleri aracılığıyla yönlendirir..

I/O modülünün BU türüne karşılık gelen tüm varyantlar BaseUnits olarak kullanılabilir.

Terminallerin renk tanımlaması

BaseUnit'in terminallerindeki potansiyeller I/O modülü tarafından tanımlanır.kablo hatasını önlemek için terminallerin potansiyelleri modüle özgü renk kodlama etiketleri ile tanımlanabilir. İlgili I/O modülüne uyan renk kodlu etiket, I/O modülünün renk kodu CCxx ile tanımlanır. Bu renk kodu aynı zamanda modülün ön tarafında da basılır.

İçinde atlayan 10 AUX terminaline sahip BaseUnits'te, bunlar da renk kodlama etiketleriyle tanımlanabilir. 10 AUX terminalinde renk kodlama etiketleri kırmızı, mavi,ve sarı/yeşil.

Sistem içi korunmuş bağlantı

Hem yer tasarrufu hem de EMC açısından optimize edilmiş kablo kalkanlarının bağlantısı için, hızlı ve kolay monte edilebilen bir kalkan bağlantısı mevcuttur.Bu BaseUnit ve her modül için bir kalkan terminal takılabilir bir kalkan bağlantı unsuru oluşurFonksiyonel zemine (DIN ray) düşük impedanslı bağlantı, kullanıcı tarafından ek kablolama olmadan elde edilir.
